V listopadu 2012 zde odstartoval seriál o konverzi automobilového
motoru 1,2 TSI pro použití ve vzduchu. Takřka přesně po čtyřech letech je
tu jeho závěrečný díl – o výletu se zastavěným motorem.
Vyrábíme letecký motor: 16. S 1,2 TSI na výletě (Zdroj: Aeroweb.cz)
Rád bych se s vámi podělil o několik postřehů z provozu přeplňovaného motoru 1,2 TSI na delším výletu. Původně jsem plánoval let kolem celé republiky se svou manželkou, jako poděkování za podporu při vývoji prototypu leteckého motoru. Chtěl jsem zjistit, jak se bude letadlo s motorem chovat za obvyklých letových podmínek, a zároveň potěšit svou ženu krásnými výhledy na okolí, zejména tam, kde nikdy nebyla.
Vylétli jsme do krásného slunečného poledne, ale také horkého turbulentního dne. Bylo mi jasné, že oblet republiky nestihneme, proto jsem plánovanou trasu okolo českých hranic zkrátil na trasu Zbilidy-Benešov-Hořovice-Rakovník-Žatec-Chomutov-Most-Teplice-Ústí nad Labem-Děčín-Bynovec-Chřibská, kde přespíme a pojedeme navštívit rodinu. Ráno jsme pokračovali Chřibská-Liberec-Studenec-Dvůr Králové-Jaroměř-Hradec Králové-Pardubice-Chrudim-Chotěboř a zpět do Zbilid.
Protože má Yetti J-03 pouze 36litrovou nádrž, natankoval jsem ji do plna a dalších 20 litrů jsem přidal do dvou kanystrů pod sedačky. Do hrdla nádrže přes vnitřní stěnu jsem nasadil přečerpávací hadici s kuličkovým zpětným ventilkem, kdyby bylo potřeba tankovat za letu a nechtělo by se mi z jakéhokoliv důvodu přistávat. Stačí se zvednout na sedačce, vyndat kanystr z pod sedačky, odšroubovat uzávěr, vložit hadici, párkrát zapumpovat a máte krásné plnění za letu! Nakonec nebylo vzdušného tankování třeba; vždy, když docházelo palivo, jsme si s radostí přistáli na některém z letišť na trase.
Při startu z omezené plochy v plném zatížení jsem byl potěšen stoupavostí při 5 500 otáčkách a stoupací rychlostí někde kolem 100 km/h. Za chviličku, v první okruhové zatáčce, jsme byli nad 300 m AGL a stoupali výš. V dostatečné výšce nad členitou krajinou k Humpolci jsme přelétli TSA a pokračovali k Vlašimi. Letadlo si při řídkém vzduchu při 28 °C pobrukovalo na 4 100 RPM a tento výkon spolu s vysokým krouticím momentem 200 Nm dával tušit díky přímému vstřiku a plnění turbodmychadlem nízkou spotřebu, nižší než u Rotaxu 912S. Ovšem s vyšším krouticím momentem o plných 80 Nm.
Vyhnuli jsme se jižně LKP4 u Vlašimi a kochali se pohledem na domov Blanických rytířů. Poté jsem nasadil na benešovské letiště. Doroloval jsem k plnění, tam jsme zkontrolovali stav paliva a dolili z jednoho kanystru, co se do nádrže vešlo. Vypadalo to, že v kanystru zbylo snad jen 4-5 litrů. To by vypadalo na rozumnou spotřebu někde kolem 5-6 litrů na 35 min letu při plném zatížení, plných nádržích a spoustou balastu v horkém letním dni, pomyslel jsem si.

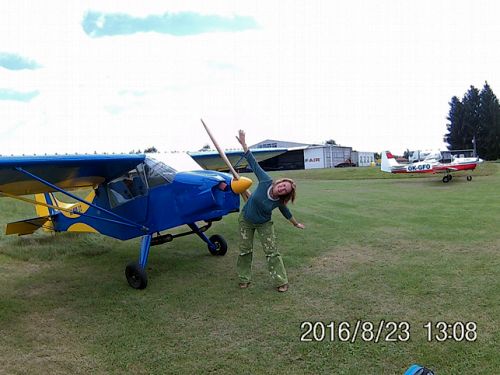

Yetti J-03 v Benešově, dvoumetrová vrtule
Při předletové kontrole před dalším úsekem jsem zjistil nevýraznou axiální vůli na ložiscích vrtulové hlavy. Dalo by se říct, že ji lze považovat dle mých zkušeností za provozní vůli. Taková byla vždy u všech reduktorů s dvěma radiálními kuličkovými ložisky. Jenže já jsem do vrtulové hlavy namontoval dvě kuličková ložiska s kosoúhlým stykem. Pokud jsem pracoval poctivě, vůle by tam být neměla a každopádně by se neměla zvětšovat…
Při odletu z LKBE jsem stoupal ještě strměji vědom si toho, že pod sebou mám dvě dráhy pro návrat. Na konci RWY 24 jsme byli dost vysoko, abych to v pohodě obrátil o 180 stupňů a s výraznou převahou výšky se dostal zpět na jakoukoliv RWY i s možností vyhnutí se vzlétávajícím letadlům.
Konvertovaný motor 1,2 TSI s přímým vstřikem, dotovaný turbodmychadlem, pracoval tak, jak má při plném výkonu na 144 koních, a nebylo nutno se vracet. Po vystoupání do potřebné bezpečné výšky se zdálo, že letíme pomaleji, GPS ukazovala čelní složku protivětru něco kolem 20-30 km/h, proto jsem pokračoval v letu na 4 250 otáčkách. Zdá se, že motoru tyto otáčky vyhovovaly více, nebo jen dvoumetrová dřevěná jasanová vrtule pohlcovala lépe rezonance. Motor jako by se nepatrně ztišil. Otáčky vrtule byly na 1 985 ot./min. Daly se sundat sluchátka a komunikovali jsme v kabině bez nich. Přelétávali jsme nádherné údolí řeky Vltavy. Viděli jsme plachetnice plout, lidi se koupat – proč by ne, když teplota vnějšího vzduchu byla dle řídicí jednotky a jejího čidla v naší výšce 25 °C.
Pohled z kabiny na Vltavu
Přistáli jsme v Žatci, kde jsem chtěl pro jistotu doplnit palivo z kanystrů. Při přistání byla vidět tankovací stanice v ose přiblížení. Doplnil jsem palivo z obou kanystrů a protože sice máme asi nejvíc letišť po republice, ale málokde opravdu natankujete BA95, který má 1,2 TSI rád, šel jsem pro jistotu pěšky s oběma kanystry pro palivo. Venku bylo kolem 30 stupňů a jít na procházku s 20 litry bylo poněkud méně příjemné. Při zpáteční cestě přes vyprahlé povláčené oraniště, poté co jsem navázal na předpolí letiště, mne napadlo, že by se zde dalo krásně s velikou rezervou přistát i vzlétnout, že bych vlastně ani letiště s tímto letadlem nepotřeboval, že bych pro palivo nemusel tak daleko… Nebezpečná myšlenka! Jak by to asi vnímali ti, kteří potřebují pro své létání mnoho prostoru před sebou a kolem sebe…
Z žateckého letiště jsme pokračovali podél Krušných hor, dívali jsme se na zuboženou vydolovanou a vybagrovanou krajinu, obrovské krátery po dolování uhlí… Docela hnus... Viděli jsme vodní plochy se zelenou i černou barvou. Viděli jsme už i rekultivované plochy. Tedy měly být rekultivované, vždy však bylo vidět stromy rostoucí v pravidelných řadách na náspech hlušiny, nevypadalo to vůbec přirozeně. Já vím, mám rád teplo a i to uhlí se nějak do kotle vytěžit musí.
Další část letu mne velmi povzbudila. V Ústí nad Labem a v Děčíně jsem si zavzpomínal na své mládí, na pubertu. Jak jsem v této části severních Čech jezdil s kamarády do Hřenska na kole a později na motorce s holkama – nádherný kraj. Kochali jsme se pohledy na okolní velmi členitou, krásně zalesněnou krajinu, na vysoké kopce, údolí i zástavbu. Na drobnou vůli v ložiskové hlavě jsem ani nepomyslil…
Pro mne a mou ženu byla nejkrásnější příroda na trase od Děčína do Liberce a v jejím okolí. Přistávali jsme v Chřibské po odpoledním letu v turbulencích od hor a od konvekce. Přivítalo nás pěkně udržované soukromé letiště. Večer už jsme si povídali a užívali s rodinkou, kde jsem dlouho nebyl. Byly to nádherné a vzácné okamžiky.
Následující den ráno v 7 hodin, při předletové přípravě, jsem zjistil trochu větší vůli na uložení vrtulové hlavy. Jak je to možné, ptal jsem se. To tak vychladlo? Pro jistotu jsme rozdělali motorový kryt, abychom zjistili, že excentr a sekundární hřídel a i celý reduktor je bez jakékoliv vůle. Axiální vůle byla pouze ve vrtulové hlavě, tedy tam, co jsou ložiska na sekundárním hřídeli a na co se přidělává vymezovací podložka pod vrtuli a následně samotná vrtule. Jsou snad ložiska málo dimenzovaná? Podle výpočetních hodnot a tabulkových hodnot je všechno dostatečně dimenzované! Vždyť jsem to kontroloval. A ani při poctivých motorových testech a následných letových testech nebyla vůle nijak výrazná.
Tak proč se ta vůle mírně zvětšuje? Po zkušenostech jsem uznal, že je možné letět dál, ale bude potřeba uložení vrtulového náboje kontrolovat po každém přistání. Tedy v Jaroměři a ve Zbilidech. Nebylo to nic, co by mi mohlo pokazit rodinný výlet, ale varovná kontrolka tam kdesi vzadu v hlavě začínala blikat.
Hory okolo Chřibské
Vzlet z Chřibské jsem nijak nehrotil, vzhledem k okolním použitelným plochám a blízkým kopcům v okolí. Přesto Yetti J-03 se 144koňovým 1,2 TSI stoupal jako drak. Původně jsem chtěl letět podél hranic, ale zalesněné hory s nemožností poklidného přistání mne od tohoto záměru odrazovaly.
Letadlo v ranních hodinách letělo krásně v oleji, motor si pobrukoval všechno OK. Manželka se těšila z pohledů do okolí, fotila divotvorné tvary místních hor. Bylo to úžasné a nádherné.
Blížili jsme se k Ještědu, kde jsme byli tuto zimu na výšlapu – to abychom si ho nafotili z výšky. Začal jsem stoupat tak, abych nad ním měl dostatečnou výšku, abych mohl kdykoliv s přehledem přistát buď na letišti v Liberci, nebo na malém polním letišti Družcov u Lípy na druhé straně Ještědu, kde provozují mou dřívější konverzi motoru VW 1,4 16v 105HP v Yettim J-03.
Nechali jsme se unášet nádherným prostředím okolo Liberce a pokračovali přes Studenec a Dvůr Králové na Jaroměř.
Ještěd z výšky 5 000 stop
Jak se vzduch ohříval, začaly turbulence, ale pro mne nic hrozného. Tento Yetti J-03 je vybaven flaperony a úplně lehce a hbitě se ovládá. Vrtule je přesně v ose letadla, nejsou tam žádné přidané momenty mimo reakčního a gyroskopického. Užíval jsem si pohodový let okolo Studence a Dvora Králové, kde jsme hledali místní zoo, z výšky toho však moc vidět nebylo. Před přistáním v Jaroměři jsme viděli císařskou vojenskou pevnost Josefov.
Císařská vojenská pevnost Josefov
Po přistání v Jaroměři jsme letadlo natankovali a zjistili že jsme s plně zatíženým letadlem při vystoupání až do FL50 u Ještědu a cestě o trvání 1 hodina 16 minut spotřebovali 16 litrů. To je cca 12,63 litrů na hodinu letu při převýšení 3 750 ft! Spotřeba mi udělala opravdu radost. Šli jsme na oběd do Josefova. To, co vypadalo z výšky nádherně, se při bližším pohledu jevilo velice smutně neudržované, vybydlené, jako by tam někdo nastěhoval někoho, koho nechce jinde. Jako by se tam zastavil čas.
Vrátili jsme se a při předletové prohlídce se vůle ve vrtulové hlavě opět mírně zvětšila… Nebylo to nic, co by mne nutilo využít služby místního servisu, tím spíše, že speciální klíč na matici dotažení ložisek by tu stejně neměli. Už tuším – blesklo mi hlavou – to se musí vymačkávat ložisko do jádra duralové vrtulové hlavy. Vždyť 200 Nm krouticího momentu od 1 500 do 4 400 RPM a 105 kW na dvoumetrové vrtuli tomu duralovému středu asi dávají zabrat.
A protože ona pověstná kontrolka blikala rychleji a již více než intenzivně, rozhodl jsem se o zkrácení cesty přímo domů přes řízený prostor MTMA a MCTR pardubického letiště. Komunikace s věží v pohodě, byl jsem povolen přes vstupní bod přímo přes město Pardubice dále na výstupní bod, vše v krásné bezpečné výšce 2 000 ft MSL.
Město Pardubice, v dálce pardubické letiště
Jaké bylo mé překvapení, když mne zcela neočekávaně řídicí letového provozu ke konci průletu MCTR přinutil sestoupit kvůli ostatnímu vojenskému cvičnému provozu do 150 m nad zem; to se mi vůbec, ale opravdu vůbec nelíbilo. Oblétával jsem lesy, vesnice, města, vedení. Sledoval jednu nouzovou plochu za druhou a vždy měl povědomí, co je bezpečného na přistání vedle letadla i za letadlem.
Jak pokročil den, turbulence sílila, a nejen ta konvekční, ale v této výšce i orografická. Náhle jsem poslouchal nějaký nelibý zvuk, který tu dříve nebyl! Jako by někdy, při vlétnutí do turbulence, vrtule chytala rezonanci… Bylo to nenápadné, kdekdo by to asi ani neslyšel, ale v této výšce s manželkou na palubě jsem to myslím vnímal dost intenzivně. Konečně nás propustili a mohl jsem si pořádně vystoupat. Uf!
Let v řízeném prostoru 150 m AGL
Let v okolí Studence
Po přistání ve Zbilidech jsem rozebral vrtulovou hlavu a objevil jsem vytlačující se ložisko do duralového vrtulového náboje. Nechal jsem upravit vrtulový náboj tak, aby dosedací plocha pro ložiska byla zdvojnásobená, a použil jsem pro přenos sil do náboje od ložiska vymezovací ocelový kroužek, který rozprostřel sílu přecházející z ložiska do větší plochy v náboji. Obě kuličková ložiska s kosoúhlým stykem jsem vyměnil za kuželíková s dvounásobnou únosností vhodná pro dané vrtulové otáčky při mazání vazelínou. Vymezil jsem vůle pomocí vymezovacích podložek a nyní nemá vrtule již žádnou axiální vůli. Letadlo jsem pak následně zkoušel v provozu a vůle se již nikdy neobjevila.
Snad se tedy mohu domnívat, že turbulence a velká vrtule spolu s vysokým výkonem a nevhodným konstrukčním řešením (uložení ložiska do duralu, respektive malá styčná plocha ložiska bez ocelové klínové roznášecí podložky) způsobily zvětšující se vůli. Je to pro mne nové ponaučení, že ne všechny závady jdou odhalit při běžných předepsaných motorových a letových zkouškách a za pěkného počasí bez výrazné turbulence.
Celkově jsme ve vzduchu strávili přes čtyři hodiny a spotřebovali jsme cca 50 litrů paliva. Žena říkala, že to byl moc pěkný výlet! A takové tvrzení spolu se zjištěnou spotřebou a odhalením a odstraněním jedné malé konstrukční vady potěší dvojnásob!
Zatím nový prototyp motoru chodí tak, jak má. Nad očekávání je ekonomický a tichý. Jsou tu ještě nějaké drobnosti, které hodlám odladit a na kterých budu usilovně pracovat u dalších motorů, tak aby to nevypadalo jako od garážového výrobce. Pokusím se vyrobit další letecké konverze motoru 1,2 TSI a zastavět je do mnohem aerodynamičtějšího a rychlejšího letadla, tak aby neutrpělo na kráse a snížily se náklady na údržbu a provoz, tak aby se rapidně zvětšila rychlost cestovního letu, klesla spotřeba, zvýšila se stoupavost, a hlavně se zkrátil vzlet a přistání.
Bude to další výzva, protože bych chtěl použít za letu stavitelnou vrtuli, což s sebou nese větší preciznost a další odlehčování motoru. Naštěstí vím, kde ubírat na hmotnosti.
Motor 1,2 TSI ve 144- nebo 120koňovém provedení ve stavebnici UL nebo ELSA renomovaného českého výrobce? To by mohl být další seriál článků, budete-li o něj stát. Všem přispěvatelům závěrem děkuji za komentáře a věcné rady. Děkuji také svému technikovi, který mi dal mnoho cenných rad. A v neposlední řadě děkuji i LAA za to, že si do svých strojů můžeme stavět své hi-tech letecké motory. Však víte – některé věci se prostě koupit nedají… Musíte si je udělat!
